Что такое электромагнитная совместимость (ЭМС)?
Электромагнитная совместимость (ЭМС) описывает способность устройства функционировать желаемым образом без влияния на другие устройства. Управление электромагнитными помехами является неотъемлемой частью разработки любого электронного устройства. По закону для продажи изделия должны соответствовать международным стандартам ЭМС, которые контролируют ЭМ-излучения и восприимчивость электрических и электронных систем. При создании успешных изделий необходимо соблюдать баланс между стандартами ЭМС и конкурирующими требованиями к проектированию, такими как размер, стоимость и производительность. Это может вызвать у проектировщиков серьезные проблемы. Чем раньше обнаружена потенциальная проблема ЭМС, тем меньше будет сбоев в процессе проектирования. Добавление конструкции, соответствующей стандартам EMC, на раннем этапе позволяет в дальнейшем избежать дополнительных дорогостоящих итераций разработки.
Нормативные требования электромагнитной совместимости (ЭМС) гарантируют, что устройства не создают электромагнитные поля, которые могут нарушить работу других электронных устройств, и способны выдержать воздействие помех от расположенных рядом устройств и внешние электромагнитные воздействия (E3), такие как удары молнии или электромагнитные импульсы.
Как имитационное моделирование может упростить прогнозирование ЭМС?
Благодаря электромагнитному имитационному моделированию проектировщики могут получить подробное представление обо всех связанных с ЭМС аспектах — от движения тока через печатную плату до распространения полей между антеннами на одной площадке. Это позволит определить и устранить потенциальные проблемы перед проведением испытаний. Это не только сокращает время и затраты на разработку, но и снижает риск нарушения нормативных требований для тестирования ЭМС. Портфель решений SIMULIA для имитационного моделирования включает ряд специализированных инструментов для анализа помех и ЭМС на базе быстрых и точных решающих программ для 3D-моделей.
Области применения
- Проверка правил ЭМС
- Виртуальное тестирование ЭМС
- Взаимные помехи
- E3 — внешние электромагнитные воздействия
- Имитационное моделирование кабельной проводки
С помощью технологии CST Studio Suite можно изучить соответствующие категории ЭМС — электромагнитное излучение и восприимчивость. Эта технология также позволяет исследовать воздействия на уровне системы благодаря своей способности эффективно справляться с очень крупными и сложными развертываниями или благодаря гибридизации между наиболее подходящими решающими программами, предназначенными для определенного класса проблем, например кабелей.
Приложения для ЭМС/ЭМП

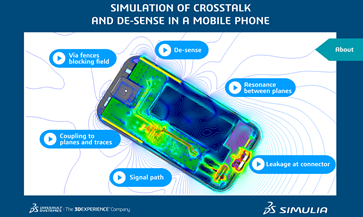

Имитационное моделирование перекрестных помех и глушения сигнала в мобильных телефонах
В этой интерактивной инфографике используются короткие видеоролики для объяснения проблем электромагнитной совместимости (ЭМС) и целостности сигнала (SI), которые влияют на конструкции мобильных телефонов.
Перекрестные помехи и глушения сигнала в мобильных телефонах
Технология электромагнетизма SIMULIA для имитационного моделирования ЭМС/ЭМП
SIMULIA разрабатывает технологию имитационного моделирования, которую можно использовать для расчета электромагнитных полей в широких областях применения. Особенно эта технология полезна при моделировании ЭМС/ЭМП. В зависимости от рабочей среды технологией можно воспользоваться следующими способами:
Электромагнитное имитационное моделирование на платформе 3DEXPERIENCE
ПО для ЭМ-моделирования — это революционное решение, позволяющее сократить время и затраты на вывод продукции на рынок не только в высокотехнологичных отраслях электроники и коммуникаций.
3DEXPERIENCE Works — Электромагнетизм
Electromagnetics Engineer — это высокопроизводительное решение для электромагнитного 3D-моделирования. Оно разработано на базе апробированного в промышленности ПО CST Studio Suite и облачных технологий, обеспечивает быстрое и эффективное имитационное моделирование в мультифизической среде и установление ориентиров для проектирования электромеханических устройств, печатных плат и антенн.
