fe-safe

피로 해석이 잘못되면 비용이 증가하고 사고 또는 값비싼 제품 리콜 및 보증 청구로 이어질 수 있습니다. 기존의 피로 해석 방법은 긴 시간이 소요되고 신뢰도가 낮으며 테스트 프로그램은 오랜 시간이 걸리고 부정확합니다.

세계 모든 피로 해석 소프트웨어가 fe-safe만큼 정확하지는 않습니다. 때로는 잘못된 결과를 얻는 것보다 피로 해석을 안 하는 것이 나을 수도 있습니다. 잘못된 해석으로 인해 부품을 재설계하게 되면 비용과 시간이 많이 소모되며 가장 가볍고 내구성 높은 제품을 생산할 수 없게 됩니다. fe-safe는 해석의 복잡도와 상관없이 빠르고 정확한 결과를 제공합니다.. 그 비결은 혁신적인 다축 변형 기반 피로 방법에 있습니다. 사용자들은 지속적으로 테스트 결과의 상관 관계가 우수하다고 평가하고 있습니다.

예. 기본 FEA 패키지 중 하나로 유한 요소 해석을 수행하면서 금속이나 엘라스토머로 만들어진 제품 또는 부품의 내구성을 구해야 한다면 그렇습니다. fe-safe에는 종합 재질 데이터베이스가 포함되어 있으며 부분 용접을 포함한 용접 피로, 진동, 고온, 크리프 피로를 처리합니다.

세계 fe-safe 고유의 노드 제거 방법은 해석의 복잡도에 상관없이 빠르면서도 정확한 결과를 얻을 수 있게 해줍니다. 사용자들은 지속적으로 테스트 결과의 상관 관계가 우수하다고 평가하고 있습니다.

아니요, 우리에게 맡겨 주십시오. 믿을만한 결과를 얻고자 한다면 무시할 수 없는 요인들이 있습니다. 그러나 fe-safe는 기술적으로 진보했기 때문에 결과의 정확성에 영향을 미치는 수많은 변수를 자동으로 고려하도록 구성할 수 있습니다.

예. fe-safe는 복잡한 해석에만 유용한 것이 아닙니다. 단순한 해석이라도 생각했던 것만큼 명쾌하지 않을 수 있습니다. 피로 해석 전문가로서 우리는 정말로 정확한 결과를 얻고자 할 때 간과해서는 안 될 변수가 있음을 알고 있습니다. fe-safe는 기술 진보적이고 피로 해석 전문가가 설계했기 때문에, 결과의 정확도에 상당한 영향을 줄 수 있는 중요한 요인을 자동으로 고려합니다. 이를 통해 '단순' 해석의 결과를 빠르고 정확하게 구합니다.

예. fe-safe는 고효율 고급 코딩에 병렬 및 분산형 프로세싱이 더해져 대형 유한 요소 모델을 정확하게 해석하고 결과를 빠르게 보고합니다. 다양한 파트와 곡면 마감 및 재질의 어셈블리를 한 번에 해석할 수 있으며 재질이 변경되면 해석 방법을 자동으로 변경하여 언제나 가장 적합한 알고리즘을 사용합니다. fe-safe는 고급 사용자를 위한 구성도 가능합니다.

이러한 요소를 정확하게 식별하지 않으면 재질을 잘못된 위치에 추가하여 부품의 무게만 늘어나고 최적의 내구성은 얻지 못할 수 있습니다. 혁신적인 다축 알고리즘은 fe-safe의 핵심으로 견고한 피로 이론의 바탕을 이룹니다. fe-safe는 각 노드에서 설계의 강도가 얼마나 높은지 또는 부족한지를 보여줌으로써, 필요한 부분에만 재질을 추가하여 최적의 피로 수명을 달성할 수 있게 해줍니다.

테스트 및 유지 관리 프로그램을 관리하는 데 있어 피로 결함으로 인한 파트 손상이 언제 발생할 것인지 아는 것은 매우 중요한 일입니다. 설계 및 해석 워크플로의 일부로 fe-safe를 활용하면 단일 사용자 인터페이스로 테스트와 해석 결과의 상관 관계를 명확히 알 수 있습니다. 이는 결과적으로 프로토타입 테스트 시간을 줄여주고 제품 설계가 “처음부터 제대로” 테스트 일정을 통과할 수 있다는 확신을 줍니다.

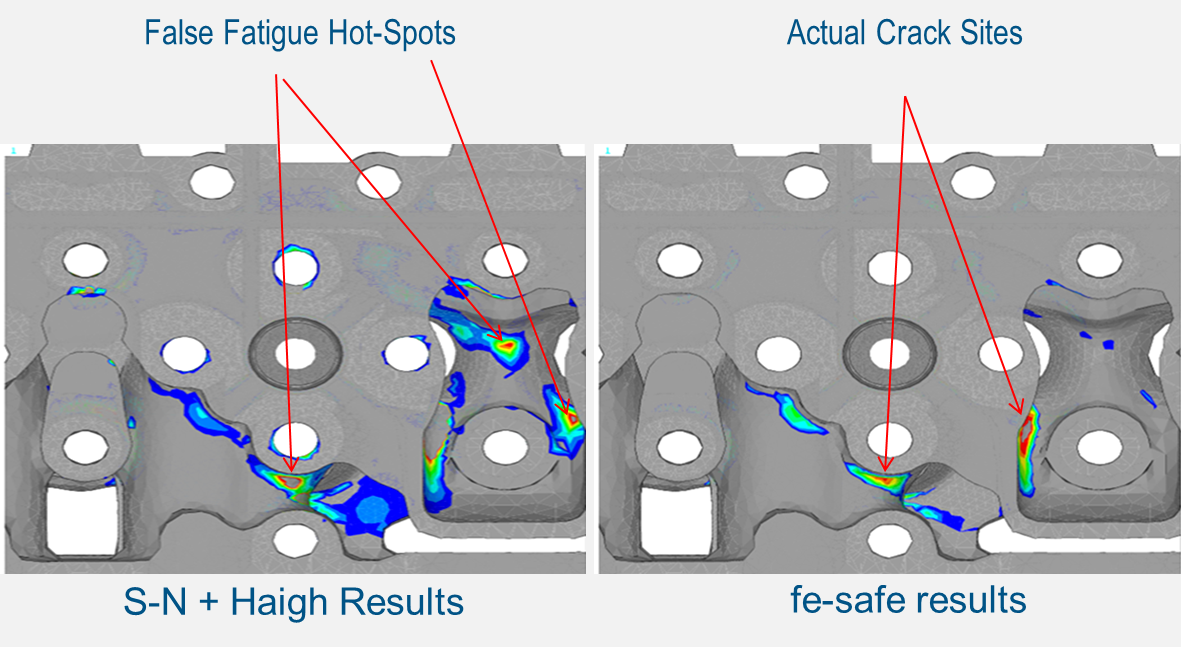

fe-safe는 혁신적인 주요 평면 다축 피로 및 내장된 가소성 모델링을 통해 탄성 FEA로부터 결과를 사후 처리합니다. 결과는 균열의 위치와 피로 수명을 나타내는 윤곽 플롯으로 표시됩니다.

fe-safe는 핫스폿 영역, 개별 요소 또는 노드, 계산된 응력 및 변형의 시간 기록, 피로 주기 및 손상 히스토그램, Haigh and Smith 플롯 및 기타 수많은 그래프의 자세한 결과를 제공함으로써 피로 수명의 존재 이유와 정의를 설명합니다.

fe-safe는 임계 거리 방법을 사용해 균열의 파급 여부를 검사합니다. 균열의 시작을 허용하되 파급으로 인한 오류 발생을 막으려면 작동 응력을 높이고 가벼우면서 효율적인 방향으로 설계해야 합니다.

fe-safe는 허용 응력 또는 하중을 계산하여 지정된 서비스 수명을 구합니다. 이것은 안전계수(FOS)입니다. fe-safe는 하중 또는 응력의 변화로 발생할 수 있는 가소성의 변화를 모두 고려합니다. fe-safe는 각 노드에서 설계의 강도가 얼마나 높은지 또는 부족한지를 보여줍니다. 결과는 윤곽 플롯으로 표시됩니다.

'보증 청구' 계산은 재질 강도의 변형과 하중의 변형을 결합하여, 임의 사용 기간 이후 비균열 구성 요소의 비율을 예측합니다. 이를 통해 어셈블리 내 다양한 파트의 신뢰성을 균일한 수준으로 달성할 수 있습니다. 안전계수(FOS) 및 생존 가능성 계산, 초기 피로 수명 계산을 한 번에 함께 할 수 있습니다. 이렇게 하면 설계 응력 마진과 구성 요소의 신뢰성 간 상호작용을 확인할 수 있습니다.

fe-safe는 하중 감도 해석을 수행하여 적용된 각 하중의 효과를 보여줍니다. 이를 통해 설계를 개선하고 피로 테스트를 빠르게 설계 및 검증할 수 있습니다. 중요 하중 및 기타 하중을 식별한 후에는 비전형적 테스트를 삭제하여 테스트 프로그램을 최적화 및 검증할 수 있습니다.
