전자기 설계 환경

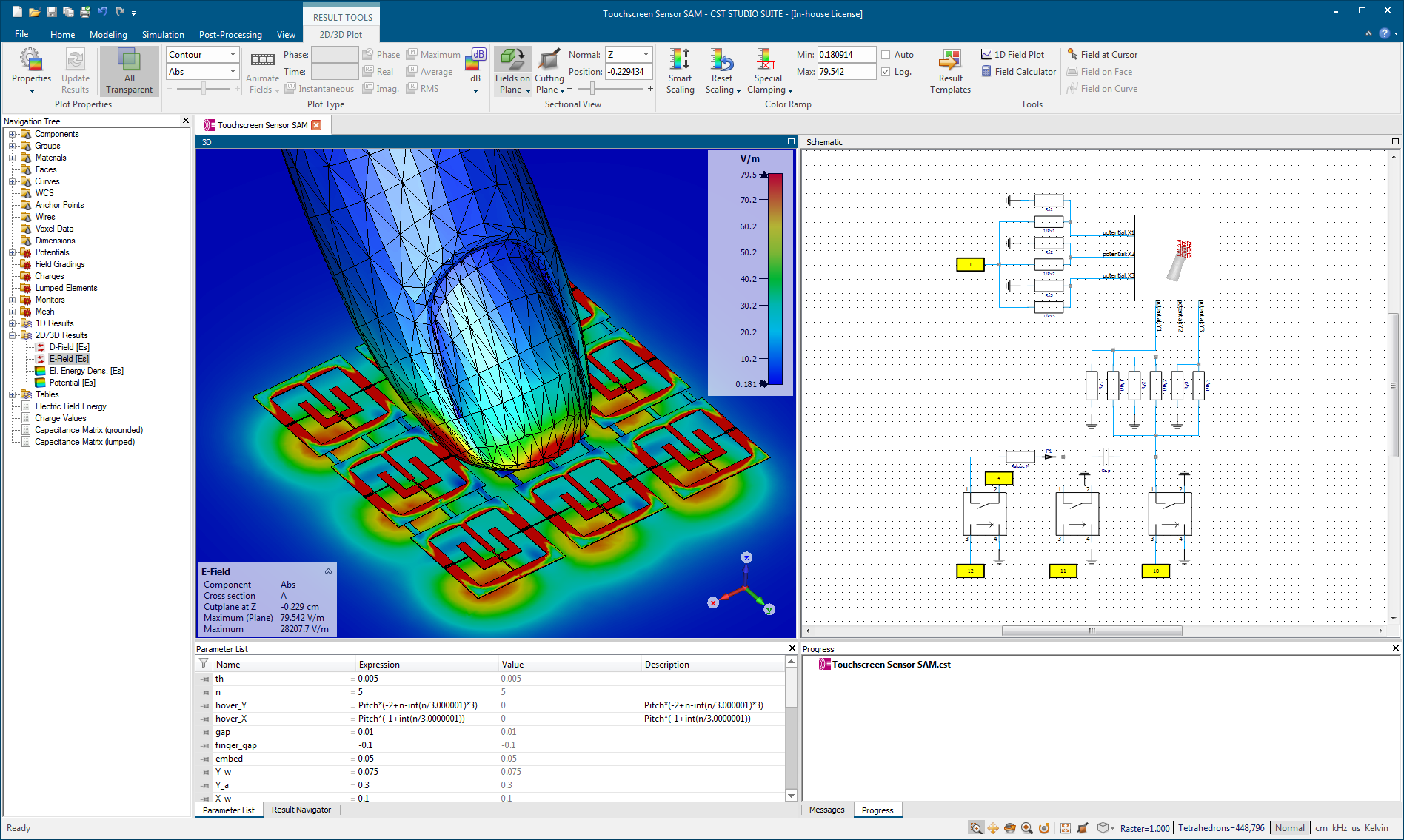

CST Studio Suite®의 설계 환경은 CST Studio Suite의 모든 모듈에서 사용하는 직관적인 사용자 인터페이스입니다. 이는 3D 대화형 모델링 도구, 회로도 레이아웃 도구, 전자기 솔버용 전처리기, 산업 요구 사항에 맞게 조정된 사후 처리 도구로 구성되어 더 빠른 속도로 솔루션을 제공합니다.

리본 기반 인터페이스는 탭을 사용하여 시뮬레이션을 설정, 수행 및 해석하는 데 필요한 모든 도구와 옵션을 표시하고 워크플로의 단계에 따라 그룹화합니다. 컨텍스트 탭은 작업 수행 시 해당 작업과 가장 관련성이 높은 옵션들을 클릭 한 번으로 볼 수 있음을 의미합니다. 또한, 프로젝트 마법사와 빠른 시작 가이드는 신규 사용자에게 지침을 제공합니다. 다양한 기능도 제공합니다.

전자기 장치의 지오메트리 모델링

CST Studio Suite는 시뮬레이션 모델의 구축 및 편집을 위한 강력하고 완전한 파라메트릭 CAD 인터페이스를 제공합니다. 불러오기 및 내보내기 도구를 사용하면 다양한 CAD 및 전자 설계 자동화(EDA) 소프트웨어에서 모델을 불러올 수 있습니다. SOLIDWORKS에 대한 완전한 파라메트릭 양방향 링크를 사용하면 CST Studio Suite에서 변경된 설계를 SOLIDWORKS 프로젝트로 직접 다시 불러올 수 있으며, 그 반대의 경우도 마찬가지입니다.

재료

자기학, 포토닉스, 생물학 등 다양한 응용 분야가 있으며, 복잡한 비선형 재료 속성의 결과로 특징적인 전자기 효과가 발생합니다. CST Studio Suite에는 플라스모닉 및 포토닉  효과, 강자성, 2차 전자 방출, 생물학적 가열 등 다양한 현상을 시뮬레이션할 수 있는 다양한 재료 모델이 포함되어 있습니다.

바디 모델

EM 분야와 인체의 상호작용은 많은 장치에서 중요한 설계 고려 사항이며, 특히 의료 및 생명과학 분야에서 제품 성능과 안전 정보를 제공합니다. CST Studio Suite에는 상세한 내부 구조와 현실적인 EM 및 열 속성을 고려할 수 있도록, 복셀 기반 및 CAD 기반의 인체 모델을 모두 포함되어 있습니다. 전자파 흡수율(SAR)의 형태로 인체에 축적된 에너지를 평가하는 것은 안전성 평가 및 인증을 위한 요구 사항입니다.

메싱

정확한 메싱은 시뮬레이션 프로세스의 필수적인 부분입니다. CST Studio Suite는 메시 세분화 및 자동 적응을 통해 모델의 중요한 부분에서 메시 품질을 개선하는 빠른 자동 메시 작성 기능을 제공합니다. CST Studio Suite에서 사용하는 독점적인 Perfect Boundary Approximation(PBA)®은 수십억 개의 메시 셀이 있는 모델에서도 기존 계단식 메시와 관련된 속도상 이점을 유지하면서 곡선 구조와 복잡한 CAD 데이터를 정확하게 모델링할 수 있게 해줍니다.

합성

CST Studio Suite는 잠재적 설계 모델을 자동으로 구축할 수 있는 다양한 합성 도구를 제공합니다. 여기에는 평면 필터용 Filter Designer 2D, 교차 결합 캐비티 필터용 Filter Designer 3D, 안테나 어레이용 Array Wizard가 포함됩니다. 또한, 이 소프트웨어는 안테나 설계를 위한 SIMULIA 전자기 도구 안테나 마구스 및 도파관 설계를 위한 FEST3D에 대한 링크를 제공합니다.

EM/회로 공동 시뮬레이션

진정한 과도 EM/회로 공동 시뮬레이션은 SPICE 회로 및 다이오드, 트랜지스터 등의 비선형 부품을 3D 모델에 통합하는 기능을 추가합니다. 과도 시뮬레이션의 광대역 특성은 다중 고조파가 자동으로 고려된다는 것을 의미합니다.

후처리 및 시각화

후처리를 통해 시뮬레이션 결과를 광범위한 해석에 사용하여 일반적인 측정값과 장점을 재현할 수 있습니다. CST Studio Suite의 후처리 템플릿은 전자 장치의 아이 다이어그램, 모터 효율 매핑, 자기 공명 영상의 필드 해석과 같은 전자기 성능을 평가하기 위한 공통 워크플로용 솔루션뿐만 아니라 맞춤형 워크플로를 생성하기 위한 다목적 범용 템플릿을 제공합니다. 전기장 및 자기장, 전류 등의 필드 양에 대해 강력한 2D 및 3D 시각화 옵션을 사용할 수 있습니다.

자동 최적화

CST STUDIO SUITE에는 로컬 및 글로벌 옵티마이저가 모두 포함되어 있습니다. 로컬 옵티마이저는 초기 값에 가까운 파라미터 공간을 검색합니다. 즉, 거의 최적화된 모델을 미세 조정할 수 있는 빠른 성능을 제공합니다. 반면에 글로벌 옵티마이저는 전체 파라미터 공간을 검색하고, 초기 값이 장치의 원하는 전자기 성능과 거리가 멀 경우와 복잡한 구조에 로컬 기술보다 더 효율적입니다.
