CATIA | SFE AKUSMOD

Un outil puissant pour l'acoustique intérieure

Valeur

Étudiez l'acoustique intérieure des véhicules. Découvrez les pièces de la structure qui contribuent à l'émission des bruits et des vibrations. Évaluez et optimisez le confort et l'acoustique des structures légères. CATIA | SFE AKUSMOD vous permet d'analyser et d'améliorer les performances acoustiques intérieures/NVH dès le début du processus de conception.

  • Génération efficace du maillage NVH et acoustique intérieure
  • Couplage simple des maillages fluide-fluide et fluide-structure
  • Puissante fonction de post-traitement avec aperçu rapide des résultats NVH
  • Calcul et visualisation des facteurs de participation des nœuds ou panneaux de structure individuels dans l'émission de bruit
  • Analyse des causes profondes du niveau de pression à un point d'enregistrement défini

CATIA | SFE AKUSMOD calcule automatiquement les faces frontières intérieures d'une structure de voiture, crée un modèle de fluide et le couple au modèle structurel. Le niveau de pression sonore est calculé pour tous les cas de charge pertinents. Le potentiel de baisse significative de la pression sonore perçue par le conducteur peut être déduit, modélisé et vérifié sur la base d'une analyse détaillée des panneaux individuels du véhicule.

Si la solution est interconnectée avec CATIA | SFE CONCEPT, vous pouvez inclure les facteurs supplémentaires dans le processus d'optimisation.

Technologie

  • CATIA | SFE AKUSMOD est un pré- et post-processeur intégré conçu pour les analyses acoustiques approfondies et l'optimisation des structures de véhicules.
  • Le constructeur de modèles de cavité intelligente de CATIA | SFE AKUSMOD identifie les ouvertures auxquelles un correctif peut être automatiquement appliqué pour gagner en temps de pré-traitement.
  • CATIA | SFE AKUSMOD a recours à des coefficients de pondération fiables lors du couplage.
  • Le couplage intelligent CATIA | SFE AKUSMOD ne couple pas les panneaux cachés par d'autres panneaux.
  • Les fonctionnalités générales en batch et les puissantes fonctions de couplage et de cavité acoustique CATIA | SFE AKUSMOD démarquent cet outil de ses concurrents.
  • Les outils de post-traitement CATIA | SFE AKUSMOD sont rapides, simples et efficaces. Ils permettent d'identifier les problèmes de bruit et de les corriger.
  • CATIA | SFE AKUSMOD peut être exécuté en batch dans le cadre d'une boucle d'optimisation. Les variables continues et discrètes sont prises en charge.

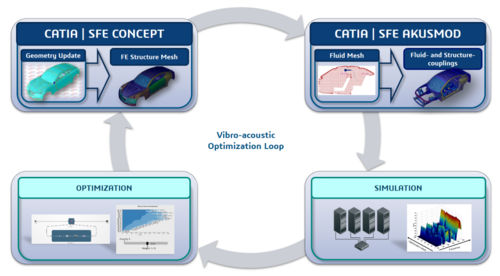

Optimisation vibro-acoustique

Vous pouvez relier CATIA | SFE AKUSMOD avec CATIA | SFE CONCEPT pour réaliser une optimisation paramétrique.

CATIA | SFE AKUSMOD et CATIA | SFE CONCEPT sont exécutés en batch dans le cadre d'une boucle entièrement automatisée, avec la prise en charge de variables de conception continues et discrètes.

À ce niveau d'intégration, il est possible d'évaluer l'impact acoustique des modifications de forme et de topologie. Les formes et les motifs de fixation alternatifs peuvent être appliqués et évalués pour obtenir un résultat de grande qualité.

Vous pouvez étudier les modifications de forme spécifique pour comprendre les effets de cavité de l'interaction acoustique fluide-structure.
