Simulación de dinámica de partículas
Simulación de partículas en campos electromagnéticos
Dispositivos de electrones al vacío, aceleradores de partículas y mucho más
El portfolio de simulación de SIMULIA comprende una amplia gama de solvers que permiten simular dispositivos que funcionan empleando la interacción de partículas en movimiento libre y campos electromagnéticos. Esta parte del portfolio se basa en las ampliamente reconocidas tecnologías que ofrecen CST Studio Suite y Opera.
La simulación de la dinámica de partículas cargadas es esencial para analizar y optimizar diversos dispositivos de partículas cargadas. El proceso de simulación de la vida de una partícula puede comenzar con la emisión de las partículas y los efectos de los campos electrostáticos aceleradores y magnetostáticos focalizadores a los que están expuestas. Además, estos dispositivos que crean campos externos se diseñan cuidadosamente mediante una simulación estática de gran precisión. A energías muy elevadas, también hay que tener en cuenta las ecuaciones relativistas del movimiento.
La simulación de partículas puede considerar los campos generados por las partículas como carga espacial, que se superpone a los campos electromagnéticos externos. Los campos autoelectromagnéticos pueden introducir una componente transitoria que actúa de nuevo sobre las partículas. Llegados a este punto, necesitamos una simulación de partículas en celdatotalmente autoconsistente.
Para alcanzar energías de partículas más elevadas, el haz de partículas se expone a campos de radiofrecuencia. Un haz de electrones puede ahora aproximarse a la velocidad de la luz, el límite ultrarelativista. El haz de partículas se considera como una corriente que crea campos electromagnéticos, campos estela que pueden actuar sobre sí mismos o sobre los haces siguientes. Varios dispositivos ópticos guían el haz.
CST Studio Suite y Opera incluyen varias herramientas para diseñar dispositivos de partículas cargadas. Además de los solvers estáticos y de alta frecuencia típicos, están el solver de seguimiento de partículas, el solver de partículas en celda electrostática (Es-PIC) y el solver estándar de partículas en celda (PIC), así como el solver de campo de excitación. Se utilizan para diseñar componentes de línea de haz, desde fuentes de partículas a imanes, cavidades y amortiguadores.
La simulación de la dinámica de partículas también es crucial en el diseño de dispositivos electrónicos de vacío. Los amplificadores de tubos de onda progresiva, los magnetrones, los girotrones y los klistrones son algunos de los componentes que se pueden diseñar con CST Studio Suite. También se pueden generar simulaciones de los efectos de ruptura, como los efectos multipactor y corona, y, con la simulación multifísica, también se pueden tener en cuenta los efectos térmicos y mecánicos de las microondas de alta potencia.
Aplicaciones de dinámica de partículas
- Aceleradores de partículas
- Fuentes de partículas y cañones de electrones
- Dispositivos de electrones al vacío
- Plasma
- Multipactor y corona
- Pulverización catódica con magnetrón
Aceleradores de partículas
Componentes del acelerador
Los componentes del acelerador, como las cavidades o los monitores de posición del haz, están diseñados generalmente con los solvers de modo propio, transitorios o de dominio de frecuencia. Sin embargo, para la interacción con el haz, el solver de campo de excitación es una herramienta increíblemente versátil. Puede obtener más información sobre los solvers de CST Studio Suite aquí.
Aquí se nuestra la cavidad de 9 celdas del acelerador TESLA. El objetivo es mantener la aceleración del haz de electrones durante toda la propagación del haz a lo largo del acelerador. La energía de radiofrecuencia (RF) se genera y se acopla a las cavidades TESLA para establecer estos campos electromagnéticos en las cavidades. Los electrones que recorren las cavidades deben mantener la fase correcta en relación con el campo para mantener la aceleración. El haz de electrones, una corriente fuerte por sí mismo, induce campos de alta frecuencia y excita los modos, los llamados campos de excitación, mientras se desplaza a través de las cavidades. Estos campos de excitación podrían limitar o interrumpir el proceso de aceleración. El solver de campo de excitación calcula estos campos y ayuda a mejorar el diseño de los componentes del acelerador.
Óptica del haz
Los aceleradores de partículas utilizan imanes y electrodos para dirigir, refinar y controlar el haz de partículas. Los componentes ópticos típicos de los haces incluyen lentes magnéticas y electrostáticas para enfocar el haz, deflectores para curvar y dirigir el haz, imanes kicker para redirigir el haz y colimadores y colectores para capturar las partículas de forma segura.
Las herramientas Opera y CST Studio Suite de SIMULIA se han utilizado para diseñar con éxito todo tipo de imanes para aceleradores: imanes permanentes, dipolos de CC y CA, cuadrupolos e imanes de orden superior, onduladores y solenoides. Los solvers de seguimiento de partículas simulan el movimiento de las partículas a través de los campos simulados, con o sin efectos de carga espacial.
Opera puede simular superconductores de alta y baja temperatura, incluidos los casos de quench superconductor en los que un imán superconductor pasa rápidamente al estado normal. Es posible incluir varias especies de partículas cargadas, cada una con carga y masa definidas por el usuario.
Simulación de fuente de partículas y cañones de electrones
Cañones de electrones
Los cañones de electrones son las fuentes de partículas en muchas aplicaciones industriales, médicas y de investigación, desde tubos de rayos X hasta amplificadores de tubos de ondas viajeras. A menudo requieren haces refinados con dispersión limitada. Sin embargo, la repulsión de la carga espacial entre los electrones hace que el haz tienda a desviarse si no se diseñan cuidadosamente los electrodos.
Los solvers de seguimiento de partículas de CST Studio Suite y Opera pueden modelar el movimiento de los electrones a través del campo eléctrico dentro del cañón. Los modelos de carga espacial simulan la repulsión entre electrones y la dispersión del haz resultante, lo que permite a los ingenieros simular con precisión el comportamiento del haz y producir un haz fiable. La simulación multifísica completa puede investigar la temperatura y la tensión, además del electromagnetismo.
Emisores tubulares de nanotubos de carbono
Los emisores tubulares de nanotubos de carbono producen electrones a temperatura ambiente (cátodo frío) por el efecto de campo mecánico cuántico, que requiere menos energía eléctrica. Por su tamaño, pueden utilizarse en dispositivos más portátiles. Opera permite el desarrollo de estas fuentes de electrones cada vez más populares.
Dispositivos de electrones al vacío
Los dispositivos de electrones de vacío, como los tubos de onda progresivas (TWT), se utilizan principalmente para la comunicación por satélite debido a su fiabilidad y su rendimiento. Por ejemplo, en un rango de frecuencia de 1-60 GHz, la señal amplificada puede alcanzar una potencia de salida de hasta 500 W con una eficiencia superior al 50 % (para los TWT en el espacio).
A diferencia de sus equivalentes en estado sólido, muestran mayor eficiencia y fiabilidad, mejor rendimiento térmico y una linealidad ligeramente superior. Sin embargo, su construcción es más costosa. Por lo tanto, los TWT se utilizan cuando se requiere fiabilidad, como en el caso de los elementos de alta potencia y en los satélites. La simulación es atractiva en estos procesos de diseño, ya que reduce la necesidad de crear varios prototipos costosos.
El diseño de un TWT se puede realizar mediante el solver de PIC para caracterizar la estructura de ondas lentas (SWS) que se corresponde con la región de interacción entre el haz de electrones y la señal de RF sostenida por una estructura helicoidal.
Se introduce una señal de RF desde un acoplador de entrada. Durante la propagación de los electrones a lo largo de la SWS, la energía cinética de los electrones se transfiere a la onda progresiva. A lo largo del tubo, el haz de electrones se agrupa y los electrones pierden su energía cinética hacia la onda progresiva. A continuación, la onda progresiva se amplifica con una potencia máxima extraída al acoplador de salida.
Simulación de plasma
Aplicaciones de plasma
Las aplicaciones del plasma suelen tener grandes escalas de tiempo. El plasma se puede describir por su interacción de carga espacial entre los electrones y los iones. La tecnología de partículas en celda electroestática (ES-PIC) calcula la carga de espacio frente al tiempo, teniendo en cuenta solamente el efecto electrostático. Comparado con un enfoque PIC puro, no hay inducción de campo H ni corriente, pero es muy adecuado para estas aplicaciones del plasma. También es válido para las aplicaciones del plasma donde el fenómeno se puede describir mediante la dinámica de carga de espacio y las colisiones a una presión relativamente baja, sin tener en cuenta los gradientes de temperatura de los iones y los efectos de convección que requerirían otros métodos numéricos.
Fuentes de energía para el plasma de las fusiones
El plasma para la fusión tiene una temperatura muy alta. Se crea en tokamaks y proporciona una nueva fuente de producción de energía. La fusión es una de las fuentes de energía sostenibles que se investigan actualmente para responder a los problemas energéticos a los que nos enfrentamos. La energía del futuro debe provenir de una fusión limpia, segura y controlada.
En el modo operativo principal, el plasma debe estar confinado. Esta es la función del diseño de las complejas bobinas magnéticas que rodean el tokamak. Por otra parte, el plasma debe estar lo suficientemente caliente como para mantener las reacciones termonucleares. Este es el papel de los dispositivos girotrón, que se pueden simular y diseñar por completo el solver de PIC.
Los girotrones son dispositivos de electrones de vacío de alta potencia capaces de generar picos de salida con una potencia del orden de cientos de kW con una frecuencia de funcionamiento de hasta cientos de GHz. Los girotrones son adecuados para el proceso de calentamiento del plasma porque la frecuencia de microondas generada puede excitar una de las frecuencias plasmáticas. Las ondas transfieren su energía al plasma, lo que genera el proceso de calentamiento.
Simulación multipactor y corona

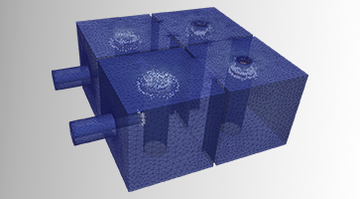

SIMULIA ofrece análisis especiales de averías de radiofrecuencia, como los efectos multipactor y corona, basados en la tecnología Spark3D. Estos efectos se producen en componentes de microondas de alta potencia y pueden destruir dispositivos sensibles. El multipactor es una de las principales preocupaciones de las comunicaciones por satélite, donde el fallo de un componente puede dejar inoperativo todo el sistema.
Aquí se pueden llevar a cabo dos tipos de investigación. Cuando se trabaja a presiones atmosféricas, el efecto corona es dominante, mientras que para los componentes integrados en el espacio (es decir, muy cerca del vacío), el efecto multipactor es dominante. El multipactor se rige por las propiedades del material y el llamado rendimiento de emisión secundaria, es decir, la probabilidad de que una colisión de electrones provoque la emisión de otro electrón. El multipactor se produce cuando la potencia del dispositivo de radiofrecuencia es lo suficientemente fuerte como para que los electrones se aceleren, lo que provoca una multiplicación de la emisión de electrones secundarios, creando una avalancha de electrones.
Los efectos multipactor y corona son fuertes limitaciones que deben tenerse en cuenta durante la fase de diseño de los componentes de radiofrecuencia y las pruebas de cualificación.
Simulación de pulverización catódica con magnetrón
El recubrimiento por pulverización catódica se utiliza ampliamente para la fabricación de películas finas en ámbitos muy diversos. Las aplicaciones incluyen desde revestimientos decorativos y de baja emisividad sobre vidrio hasta revestimientos de ingeniería sobre productos utilizados en las aplicaciones más exigentes de la actualidad. La optimización de las propiedades de la película depositada y la utilización del blanco de pulverización catódica son fundamentales para el rendimiento del producto final y para la economía del proceso. SIMULIA Opera combina análisis precisos de elementos finitos con modelos detallados para plasma, pulverización catódica y deposición de películas para proporcionar las primeras herramientas prácticas para el diseño y la optimización de magnetrones.
Comience su viaje
Explore los avances tecnológicos, las metodologías innovadoras y la evolución de las demandas del sector que están remodelando el mundo de la simulación dinámica de partículas. Vaya un paso por delante con SIMULIA. Descubrir.
Preguntas frecuentes sobre la simulación dinámica de partículas cargadas
Una partícula que viaja a través de un campo magnético está sometida a la fuerza de Lorentz. La fuerza de Lorentz actúa perpendicularmente a la dirección de movimiento de la partícula. No modifica la velocidad ni la energía de la partícula; sin embargo, como fuerza centrípeta, introduce un movimiento circular.
Las partículas cargadas suelen crearse en fuentes de partículas específicas, como cañones de electrones o de iones. Los cañones más comunes utilizan la emisión termoiónica para generar un haz de partículas. Construidos con materiales especiales, emiten electrones cuando se calientan lo suficiente, que son acelerados hacia un ánodo. Ejemplos bien conocidos son los tubos de rayos catódicos.
