Antenna Magus
Logiciel de conception d'antennes

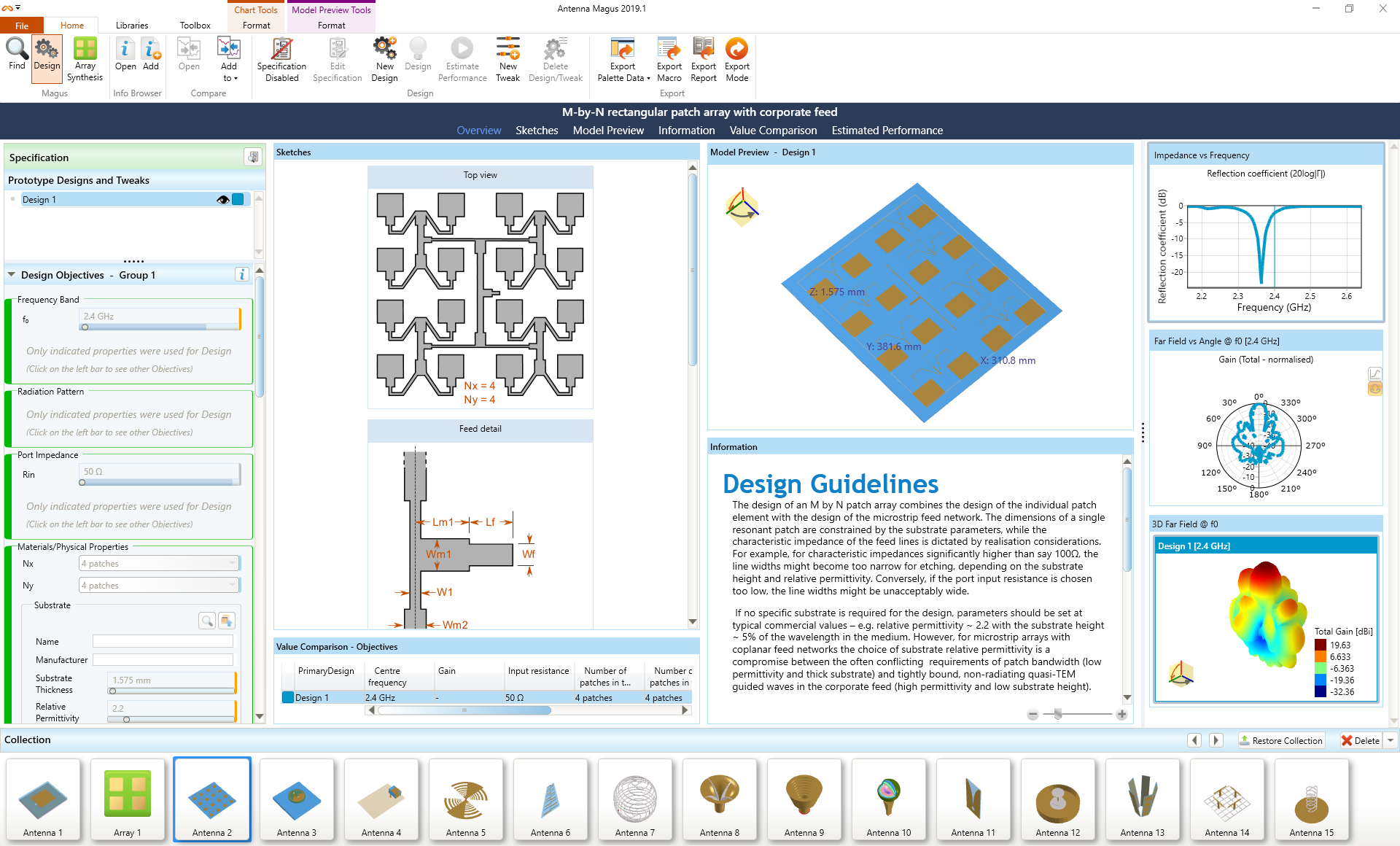

Qu'est-ce qu'Antenna Magus ?
Antenna Magus est un outil logiciel permettant de concevoir et de modéliser plus rapidement des antennes. Exportez des modèles d'antennes validés à partir d'une vaste base de données contenant plus de 350 antennes vers CST Studio Suite®.
Antenna Magus s'est révélé d'une aide précieuse pour les ingénieurs concepteurs d'antennes et tous ceux qui ont besoin de modèles d'antennes pour leurs études sur les interférences électromagnétiques et/ou le positionnement des antennes. Un ingénieur peut prendre une décision plus informée quant à un élément d'antenne et obtenir ainsi une bonne conception de départ, pour plus d'efficacité.
- Découvrir
- Concevoir
- Exporter
- Système de gestion des connaissances
Découvrir différentes possibilités de conception d'antennes et de réseaux
Qu'ils travaillent sur une conception d'antenne entièrement nouvelle ou une mise à jour, la plupart des ingénieurs spécialisés dans ce domaine commencent par un élément qu'ils connaissent bien. Antenna Magus facilite la découverte d'options alternatives.
Souvent, c'est après que ses tentatives pour adapter et optimiser un élément d'antenne existant ont échoué que l'ingénieur commence à envisager d'autres éléments. Il n'est pas rare que l'un des premiers éléments pris en compte devienne le choix de facto, tout simplement parce que la sélection de cet élément a déjà pris trop de temps et que le coût pour renouveler l'opération serait trop élevé.
Pour répondre au besoin d'évaluation rapide des nombreux éléments d'antenne, Antenna Magus a structuré les informations les concernant dans un format standard qui facilite la comparaison. Contrairement à la plupart des publications, Antenna Magus met en évidence les caractéristiques uniques et générales de chaque antenne. Il est ainsi facile de les comparer les unes avec les autres et, plus important encore, de les comparer aux exigences données.
Concevoir et modéliser
Lors de la conception initiale d'une antenne, il existe des étapes élémentaires à suivre avant de se lancer dans la partie spécifique (non standard) du processus.
Si vous savez par où commencer le processus de conception, les étapes élémentaires peuvent être faciles, mais dans bien des cas, ce point de départ n'est pas très bien défini. Il n'est pas rare que les documents et ouvrages publiés ne contiennent pas suffisamment d'informations pour permettre de reproduire les conceptions de référence. De plus, les résultats de référence de bonne qualité ne sont pas souvent disponibles. Ce manque d'informations signifie qu'il faut passer des jours entiers à optimiser manuellement une structure d'antenne de base pour obtenir des performances générales conformes aux spécifications.
Antenna Magus prend en charge cette tâche parfois fastidieuse en proposant des conceptions de premier ordre fiables et validées par rapport aux données de référence. Chaque antenne fait l'objet de recherches minutieuses et les algorithmes de conception subissent différents tests et routines de validation destinés à vérifier qu'ils fonctionnent correctement pour un large éventail de combinaisons d'objectifs.
Les ingénieurs peuvent concevoir des antennes avec des objectifs précis comme le gain, la bande passante et l'impédance, accessibles via un simple bouton.
Estimer les performances
La fonctionnalité d'estimation des performances permet d'analyser rapidement une antenne pour savoir si un élément sera retenu pour la conception finale.
Grâce à la connaissance de la topologie et de l'environnement de l'antenne, Antenna Magus peut effectuer certaines approximations qui raccourcissent le temps d'analyse tout en offrant des performances estimées raisonnables.
Exporter vers une simulation 3D
La fonctionnalité d'exportation d'Antenna Magus permet de consacrer plus de temps à la conception des antennes et moins de temps à la maîtrise du logiciel de simulation. Vous pouvez tester rapidement de nouveaux concepts et idées de conception. À partir de modèles de simulation paramétrique « prêts à l'emploi » exportés depuis Antenna Magus, les utilisateurs peuvent tirer parti des fonctionnalités offertes par les outils de simulation électromagnétique (EM) 3D plus efficacement. La combinaison de modèles permet de créer rapidement de nouvelles topologies.
Système de gestion des connaissances
Une gestion efficace de l'information est essentielle pour toutes les entreprises, car elle offre aux collaborateurs un accès à des connaissances qui ont déjà été développées.
Avant Antenna Magus, il n'existait pas de système de gestion de l'information spécialement conçu pour les concepteurs d'antennes. Les ingénieurs devaient stocker les informations importantes sur papier, sur des CD/DVD ou dans des prototypes physiques entreposés dans quelque recoin poussiéreux. Ces connaissances représentaient des années d'expérience et de travail, mais n'étaient ni accessibles, ni partageables.
Lors de la création d'Antenna Magus, il a été nécessaire de mettre en place un système de gestion des connaissances pour traiter l'ensemble de ces informations de façon cohérente. Cette fonctionnalité offre aux ingénieurs un environnement de stockage des données telles que les documents, esquisses, algorithmes de conception, données mesurées et modèles, organisé de façon logique pour en faciliter l'accès. L'environnement du système de gestion des connaissances est cohérent pour toutes les antennes de la base de données, ce qui simplifie la recherche d'informations et la comparaison des modèles. À mesure que les ingénieurs acquièrent des connaissances sur une antenne spécifique, ils peuvent compléter et améliorer les informations disponibles. Une fois que vous avez capturé les informations, vous pouvez les partager en toute sécurité entre collègues ou amis.
Composants Antenna Magus
FAQ sur les logiciels de conception d'antennes
Les conceptions d'antenne générées dans Antenna Magus peuvent être exportées sous forme de fichiers de projet CST Studio Suite. Ces fichiers contiennent la géométrie d'antenne 3D, mais aussi des paramètres de simulation prédéfinis qui permettent aux utilisateurs d'exécuter immédiatement une simulation et une optimisation 3D pleine onde sans nécessiter de configuration supplémentaire.
Antenna Magus Édition Learning est une version gratuite d'Antenna Magus spécialement conçue pour les étudiants. Il comprend 12 modèles d'antenne courants et permet de les exporter vers CST Studio Suite et CST Studio Suite Édition Learning pour une étude plus approfondie.
