Antenna Magus
Software de diseño de antenas

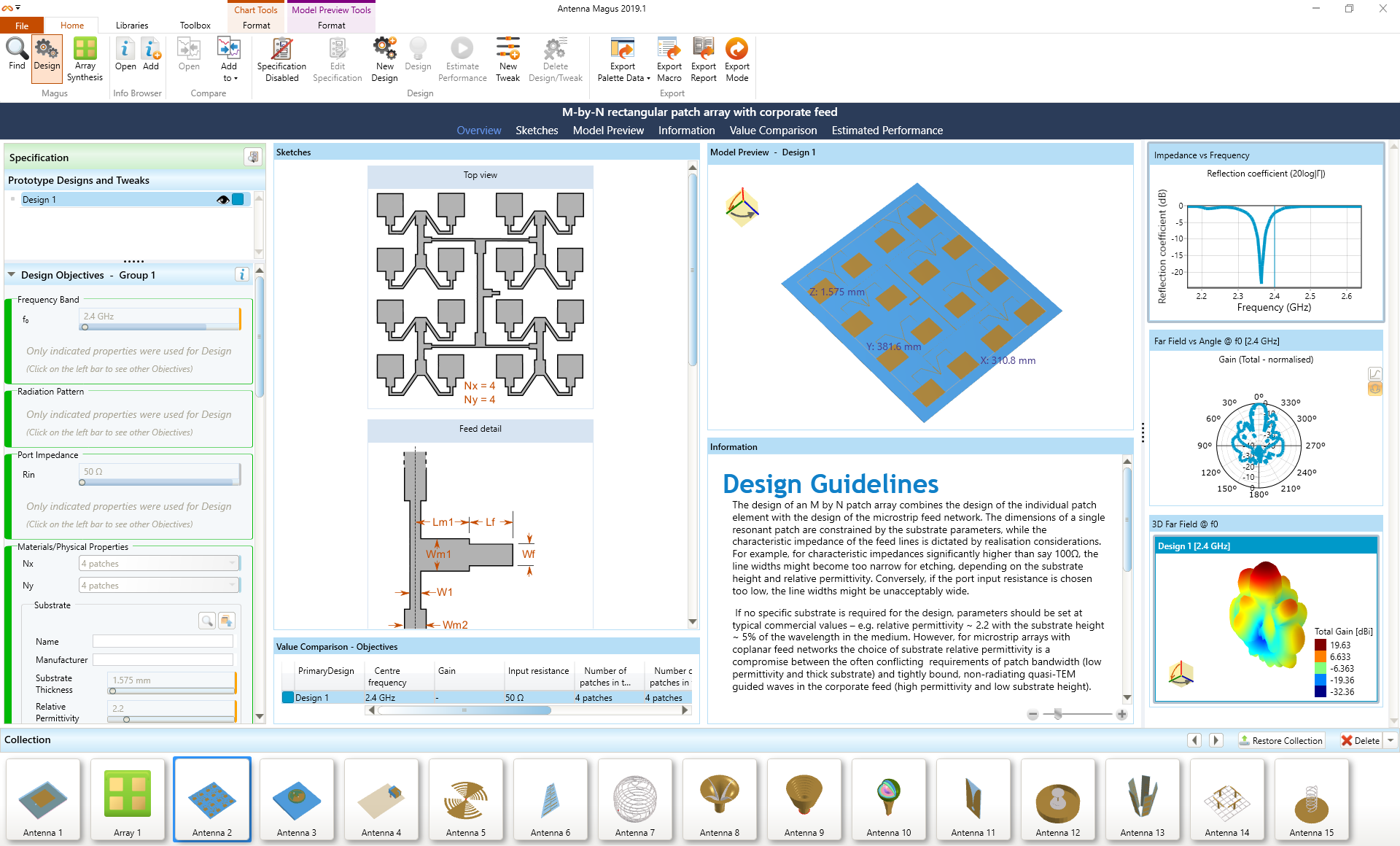

¿Qué es Antenna Magus?
Antenna Magus es una herramienta de software para la aceleración del diseño de antenas y el proceso de modelado. Exporte modelos de antena validados desde una enorme base de datos de más de 350 antenas a CST Studio Suite®.
Antenna Magus ha demostrado ser una ayuda inestimable para los ingenieros de diseño de antenas y para cualquier persona que necesite modelos de antenas para la colocación de antenas o estudios de interferencias electromagnéticas. Un ingeniero puede realizar una elección más informada de las antenas para proporcionar un buen diseño inicial y, como resultado, aumentar la eficiencia.
- Explorar
- Diseño
- Exportación
- Sistema de gestión del conocimiento
Explore las alternativas de diseño de antenas y conjuntos
Tanto si se empieza con un nuevo diseño como si se actualiza un sistema existente, la mayoría de los ingenieros de antenas parten de un elemento de antena conocido. Antenna Magus facilita la exploración de opciones alternativas.
A menudo, solo después de que el intento de adaptar y optimizar un elemento de antena existente haya fracasado a la hora de cumplir las nuevas especificaciones, el ingeniero empieza a considerar otros elementos. A menudo, uno de los primeros elementos considerados se convierte en la elección de facto, porque se ha invertido demasiado tiempo en la elección del elemento y el "coste" de volver a empezar con un nuevo elemento es demasiado elevado.
Para satisfacer la necesidad de una evaluación rápida de muchos elementos de antena, Antenna Magus estructura la información de la antena en un formato estandarizado, lo que facilita la comparación entre distintos elementos. A diferencia de la mayoría de textos sobre el tema, Antenna Magus destaca las características únicas y generales de cada antena. Es fácil comparar antenas entre sí y, lo que es más importante, compararlas con los requisitos dados.
Diseño y modelado
Cuando se diseña una antena por primera vez, hay que completar algunos pasos elementales antes de continuar con la parte distintiva (no estándar) del proceso de diseño.
Si sabe dónde iniciar el proceso de diseño, los pasos elementales resultarán triviales, pero a menudo el punto de partida no está bien definido. Con frecuencia, los artículos o libros publicados no tienen suficiente información para reproducir los diseños de referencia y no se dispone de buenos resultados de referencia. La falta de información hace que se pasen días optimizando manualmente una estructura básica de antena en un intento de conseguir que el rendimiento general se ajuste a la especificación.
Antenna Magus se encarga de este ejercicio (a veces tedioso) suministrando diseños fiables de primer orden que se han validado con datos de referencia. Cada antena se investiga exhaustivamente y los algoritmos de diseño se someten a diversas pruebas y rutinas de validación para confirmar que funcionan correctamente para una amplia gama de combinaciones de objetivos.
Los ingenieros pueden diseñar antenas para objetivos específicos como la ganancia, el ancho de banda y la impedancia con solo pulsar un botón.
Estimación del rendimiento
La función "Estimación del rendimiento" permite un análisis rápido de la antena diseñada para dar una indicación de si un elemento es un candidato adecuado para el diseño final.
Gracias al conocimiento de la topología y el entorno de la antena, Antenna Magus puede realizar ciertas aproximaciones, lo que puede acortar el tiempo de análisis sin dejar de ofrecer resultados de rendimiento estimados razonables.
Exportación a simulación 3D
La funcionalidad de exportación de Antenna Magus permite dedicar más tiempo al diseño de antenas y menos al dominio del software de simulación. Puede probar conceptos novedosos e ideas de diseño rápidamente. A partir de modelos de simulación paramétrica "listos para ejecutarse" exportados desde Antenna Magus, los usuarios pueden aplicar con mayor eficacia las funcionalidades que ofrecen las herramientas de simulación electromagnética (EM) en 3D compatibles. La combinación de modelos permite realizar nuevas topologías con rapidez.
Sistema de gestión del conocimiento
Una gestión eficaz de la información afecta a los resultados de todas las empresas, porque permite a los empleados acceder a conocimientos ya desarrollados.
Antes de Antenna Magus, no había ningún sistema de gestión de la información diseñado específicamente para los ingenieros de antenas. Los ingenieros tenían que almacenar la información crítica en montañas de papeles, en CD/DVD o en prototipos físicos en algún lugar de un polvoriento almacén. Este conocimiento representa años de experiencia y trabajo, pero no era muy accesible ni se podía compartir fácilmente.
Durante la creación de Antenna Magus, fue necesario crear un sistema de gestión del conocimiento para gestionar toda esta información de forma coherente. Esta función proporciona a los ingenieros un marco para almacenar información como documentos, croquis, algoritmos de diseño, datos medidos y modelos de forma lógica y accesible. El marco del sistema de gestión del conocimiento es coherente para todas las antenas de la base de datos, lo que facilita la búsqueda de información y la comparación de diferentes antenas. A medida que los ingenieros adquieren más conocimientos sobre una antena concreta, pueden ampliar y mejorar la información disponible. Una vez capturada la información, puede compartirla de forma segura entre compañeros o amigos.
Componentes de Antenna Magus
Preguntas frecuentes sobre el software de diseño de antenas
Los diseños de antena generados en Antenna Magus pueden exportarse como archivos de proyecto de CST Studio Suite. Estos archivos incluyen la geometría 3D de la antena y también tienen ajustes de simulación predefinidos, lo que permite a los usuarios ejecutar inmediatamente la simulación 3D de onda completa y la optimización sin necesidad de más configuraciones.
Antenna Magus Learning Edition es una versión gratuita de Antenna Magus especialmente diseñada para estudiantes. Incluye 12 modelos de antena comunes y puede exportar modelos a CST Studio Suite y a CST Studio Suite Learning Edition para su estudio posterior.
